Tester rozprzestrzeniania się płomienia

TESTech Instrument (Suzhou) Technologies jest jednym z wiodących producentów i dostawców testerów rozprzestrzeniania się płomienia w Chinach. Witamy w hurtowym sprzęcie testowym premium po konkurencyjnej cenie z naszej fabryki. Jeśli masz jakiekolwiek pytania dotyczące oferty, napisz do nas.

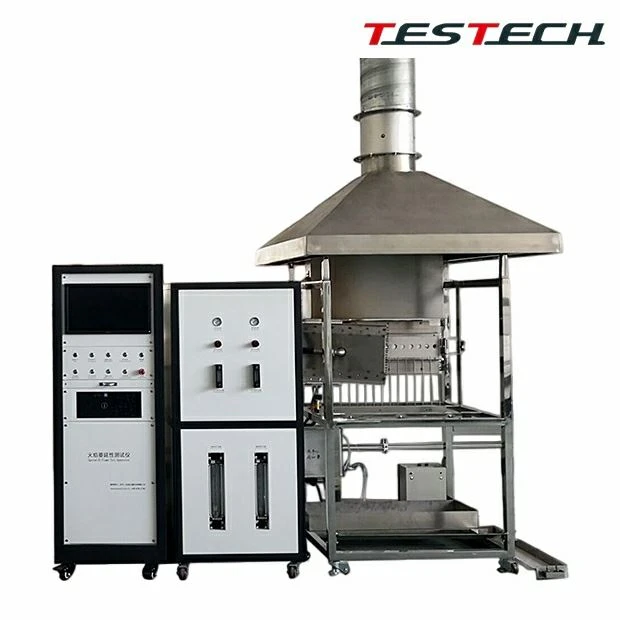

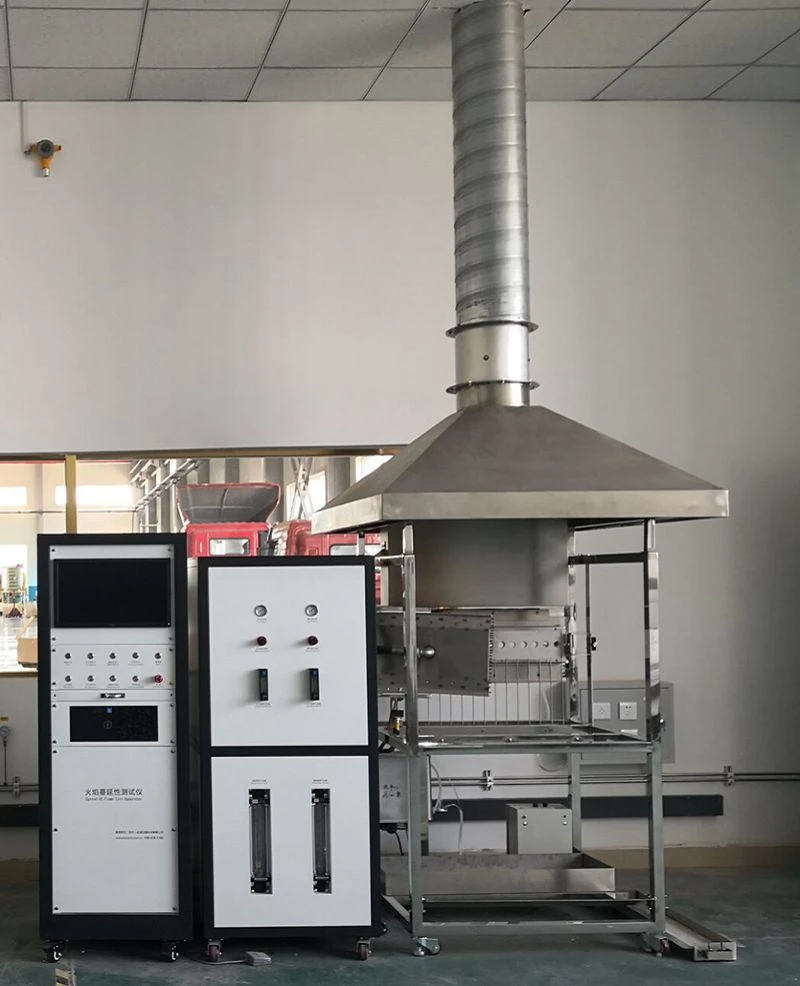

Tester rozprzestrzeniania się płomienia TTech został opracowany i wyprodukowany zgodnie z normą ISO 5658-2, a także spełnia powiązane wymagania uchwały IMO FTP Code A.653(16) i ASTM E 1317.

Służy do określania właściwości bocznego rozprzestrzeniania się płomienia wyrobów budowlanych. Szybkość rozprzestrzeniania się płomienia można wykorzystać do oceny-właściwości ognioodpornych materiałów.

Urządzenie wykorzystuje panel promiennikowy opalany-gazem do dostarczania ciepła, kalibruje ciepło promieniowania za pomocą importowanego miernika strumienia ciepła i zapala próbkę za pomocą palnika z mieszanym-gazem, aby ocenić zachowanie podczas spalania w określonych warunkach ciepła promieniowania.

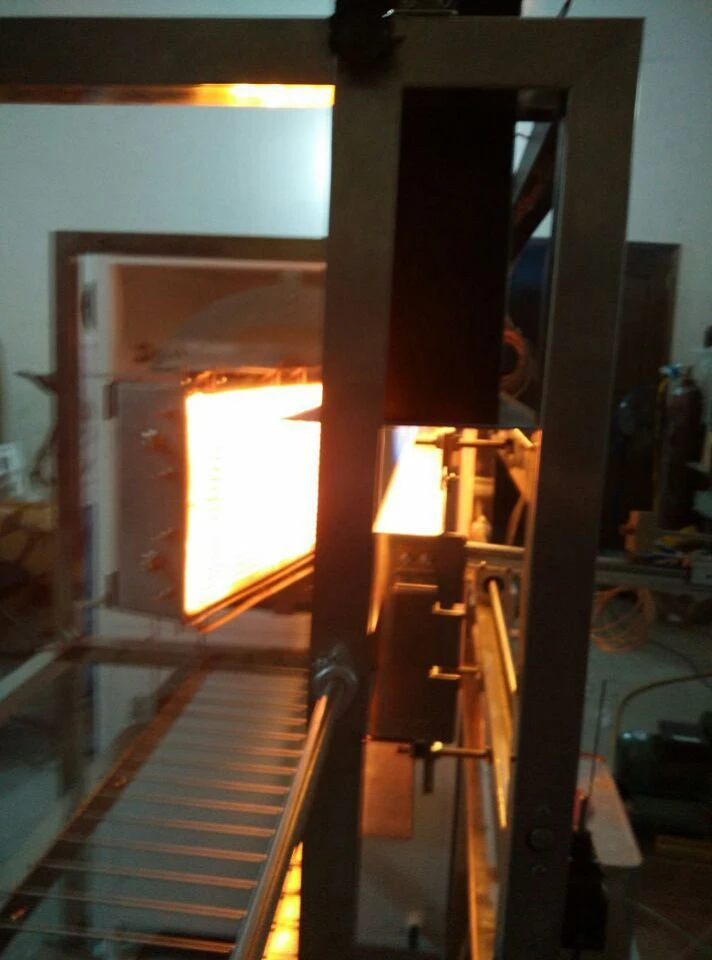

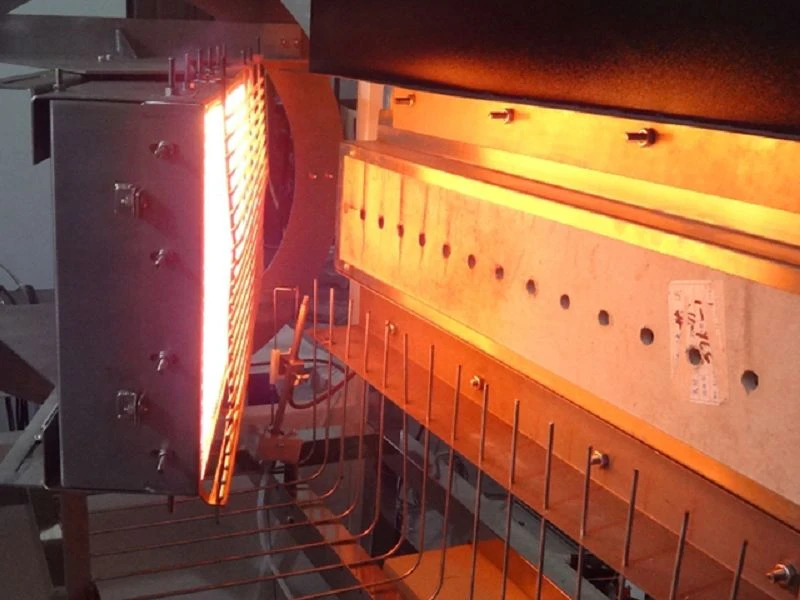

Próbkę umieszcza się pionowo w sąsiedztwie panelu promiennikowego i wystawia na działanie wyraźnie skalibrowanego obszaru strumienia promieniowania. Mierzony jest czas zapłonu, stopień rozprzestrzeniania się płomienia i czas końcowego gaszenia.

Po zapłonie rejestruje się rozwój czoła płomienia wraz z czasem potrzebnym, aby czoło płomienia osiągnęło każdą zaznaczoną poziomą odległość na powierzchni próbki.

Urządzenie można wykorzystać do określenia odpowiednich parametrów, w tym ciepła zapłonu, ciepła trwałego spalania, strumienia krytycznego, średniego utrzymującego się ciepła spalania i całkowitego uwalniania ciepła.

• Obudowa wykonana jest ze stali nierdzewnej, co zapewnia atrakcyjny wygląd, odporność na korozję i łatwość czyszczenia. Rama główna składa się z dwóch niezależnych części: ramy palnika i ramy podtrzymującej preparat. Są one ze sobą skręcone i można je regulować mechanicznie.
• Wysokość środka panelu promiennikowego wynosi 1200 +/- 100 mm, a kąt pomiędzy powierzchnią promiennikową a powierzchnią przednią wynosi 15 +/- 3 stopni, z możliwością precyzyjnej regulacji.

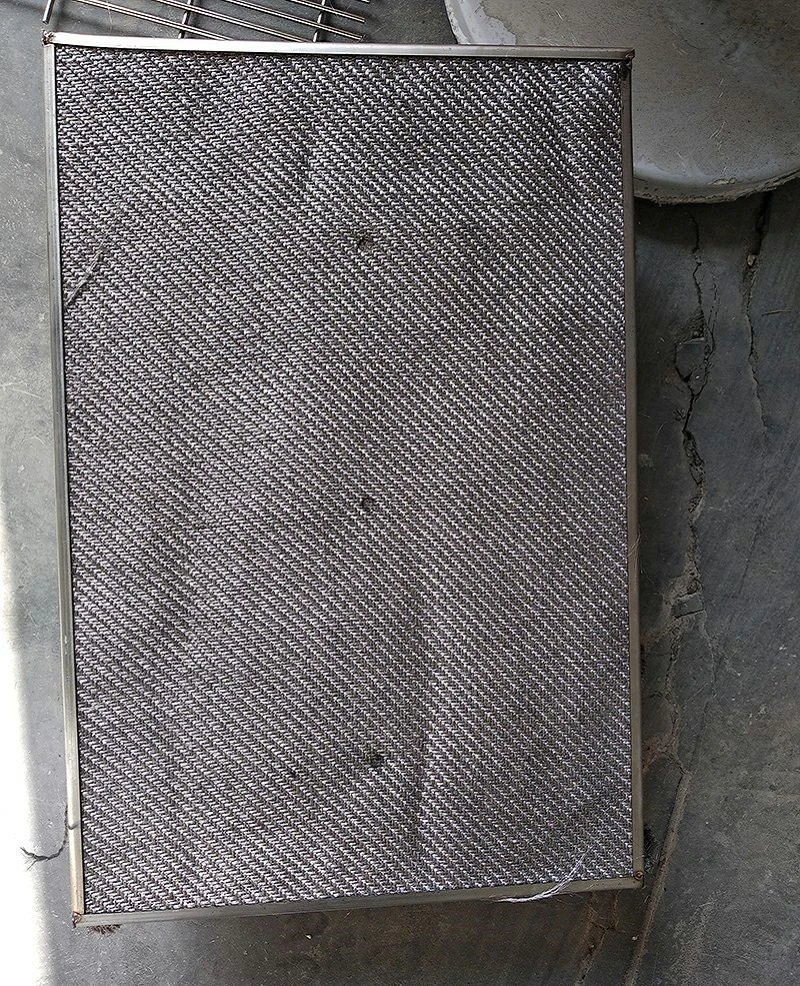

• Panel promiennikowy ma wymiary 480 mm x 280 mm i składa się z porowatych, ogniotrwałych płytek ceramicznych. Natężenie promieniowania może osiągnąć około 62 kW/m2, a temperatura powierzchni może osiągnąć około 750 stopni C.
• Palnik to podwójna-rura ceramiczna o długości (200 +/- 10) mm i średnicy wewnętrznej 6 mm, przy czym każdy podłużny otwór ma średnicę 6 mm. Wyposażony jest w przepływomierze propanu i powietrza, a wysokość płomienia pilotującego można dostosować do standardowych wymagań (230 +/- 20) mm.
• Znaczniki obserwacyjne wykonane ze stali nierdzewnej są umieszczone w kierunku poziomym i pionowym w rozstawie 50 mm, co umożliwia wygodną obserwację rozprzestrzeniania się płomienia.
• Szyny do mocowania próbek są wykonane ze stali nierdzewnej zapewniającej odporność na ciepło i korozję, z wysuwanym-urządzeniem do mocowania próbek.
• W zestawie lusterko obserwacyjne z możliwością regulacji kąta (750 mm x 120 mm). Podczas testu prędkość rozprzestrzeniania się płomienia można obserwować za pomocą szklanego lustra i grabi do próbek i automatycznie rejestrować za pomocą przełącznika nożnego.
• Wymiary uchwytu na próbki: długość 808 mm i szerokość 250 mm, wykonane z blachy nierdzewnej o grubości (3 +/- 0.2) mm.
• Jeden egzemplarz komina wykonany jest z blachy nierdzewnej o grubości 0.5 +/- 0.05 mm i wyposażony w termopary kompensujące gaz i metal komina.
• Płyta kalibracyjna: niepalna płyta o długości (795 +/- 1) mm, grubości (25 +/- 2) mm,-gęstości w stanie suchym w piecu (950 +/{- 100) kg/m3, z ośmioma otworami o średnicy 25 mm oddalonymi od siebie o 100 +/- 1 mm.
• Tablica i listwy ustalające: tablica o długości 800 mm, szerokości 155 mm i niepalnej płycie-o grubości (12.5 +/- 3) mm o gęstości-na sucho (950 +/- 100) kg/m3; listwa ustalająca wykonana z tego samego materiału, szerokość (25 +/- 2) mm.

• Sterownik temperatury panelu promiennikowego zapobiega skierowaniu się płomienia w stronę tylnej części panelu, sprawdza temperaturę wewnętrzną panelu i automatycznie odcina elektrozawór gazu w przypadku cofania się płomienia.
• Strumień ciepła przykładany przez panel promiennikowy do próbki maleje stopniowo wzdłuż długiej krawędzi próbki, od 50 kW/m2 na początku do 1,5 kW/m2 na końcu.
• USA importowały miernik strumienia ciepła MEDTHERM Schmidt-Boelter z termopalam, zakres pomiarowy 80 kW/m2,-chłodzony wodą. Maksymalna nieliniowość-+/- 2%; powtarzalność +/- 0.5%.
• Układ zasilania gazem jest wyposażony w zawór redukcyjny, zawór zerowy-ciśnienia, zabezpieczenie przed cofnięciem płomienia, zawór elektromagnetyczny i mieszacz dostarczający mieszaninę powietrza i gazu do panelu promiennikowego.
• Porowata płytka kalibracyjna i przesuwna prowadnica miernika strumienia ciepła służą do sprawdzenia, czy strumień ciepła promieniowania spełnia wymagania norm.

• Długość płomienia źródła zapłonu 230 +/- 20 mm, przepływ propanu 0,4 l/s, przepływ powietrza 1,0 l/min.
• Gazem źródłowym promieniowania może być metan, gaz ziemny lub propan, o przepływie nie mniejszym niż 1,0 l/s. Błąd układu kontroli przepływu nie przekracza 1% w zakresie od 0,5 L/s do 1,5 L/s.
• Przepływ powietrza nie mniejszy niż 9,0 l/s. Błąd układu kontroli przepływu nie przekracza 1% w zakresie od 5 L/s do 15 L/s, a w przewodzie powietrza znajduje się filtr.
• Importowany markowy zawór regulujący ciśnienie i manometr zapewniają precyzyjną kontrolę ciśnienia gazu.
• Wszystkie elementy zabezpieczające-wybuch, zawory zwrotne i elektrozawory-odcinające gaz w układzie sterowania palnikiem panelu promiennikowego zapobiegają cofaniu się gazu.
• Kamera może obserwować i zapisywać przebieg testu wybranej procedury.
• 19-calowy stojak analityczny może mierzyć szybkość rozprzestrzeniania się płomienia, strumień krytyczny i szybkość wydzielania ciepła.
• System gromadzenia danych może przechowywać obrazy długości rozprzestrzeniania się płomienia i charakterystyki spalania.
• System palników panelu promiennikowego jest w pełni zautomatyzowany, wyposażony w zapłon iskrowy i blokadę bezpieczeństwa, a wszystkie systemy sterowania są-przeciwwybuchowe.
• Procedura testu i kalibracji IMO jest opcjonalna.
• Standardowa szafa sterownicza z komputerem i inteligentnym systemem sterowania Labview zapewniająca bardziej przyjazne dla użytkownika i inteligentne testowanie.-

• Instrukcje: dostarczone.
• Narzędzia: komputer i przenośna kamera dostarczana wraz ze sprzętem; metan i gaz sprężony dostarcza użytkownik.
