Jeśli kiedykolwiek pracowałeś w kontroli jakości, testach środowiskowych, produkcji farmaceutycznej, a nawet produkcji półprzewodników, prawdopodobnie słyszałeś o chromatografii jonowej (IC) – ale dokładne zrozumienie, na czym polega przetwarzanie danych, może być tajemnicą. Jako osoba, która od lat należy do zespołu dostaw chromatografii jonowej, widziałem, jak kluczowe znaczenie ma właściwe przetwarzanie danych, aby przekształcić surowe, często chaotyczne sygnały laboratoryjne w przydatne i wiarygodne wyniki. Omówmy tajniki przetwarzania danych w chromatografii jonowej, krok po kroku, bez przeładowania żargonem, tylko rzeczywisty proces, na którym polegamy każdego dnia. Najpierw szybkie przypomnienie, czym jest sama chromatografia jonowa, na wypadek gdybyś potrzebował linii bazowej. Dla każdego nowego chromatografia jonowa jest potężną techniką analityczną stosowaną do oddzielania, identyfikacji i oznaczania ilościowego jonów i cząsteczek polarnych w próbkach cieczy. Nadaje się do testowania wszystkiego, od wody pitnej na obecność metali ciężkich po czystość leków farmaceutycznych. Jego działanie polega na przepuszczaniu próbki przez specjalistyczną kolumnę, która oddziela różne jony na podstawie ich ładunku i powinowactwa do fazy stacjonarnej. Ale magia nie kończy się na separacji – to właśnie tam przetwarzanie danych zajmuje centralne miejsce, przekształcając surowe dane wyjściowe detektora w liczby, którym możesz zaufać.
Zacznijmy od początku: co instrument IC produkuje przed obróbką. Kiedy próbka jest wstrzykiwana do układu IC, jest ona przenoszona przez fazę ruchomą (zwykle roztwór na bazie wody) przez kolumnę analityczną. Gdy jony wymywają się (opuszczają kolumnę) w różnym czasie, przechodzą przez detektor, najczęściej detektor przewodności, który mierzy zmiany w przewodności elektrycznej roztworu. Detektor wysyła ciągły sygnał elektryczny do systemu danych, który wykreśla ten sygnał w czasie, tworząc chromatogram – duży, falisty wykres widoczny na ekranach laboratoryjnych. Każdy z pików na tym chromatogramie odpowiada konkretnemu jonowi: ich czas retencji (czas potrzebny od wstrzyknięcia do maksimum piku) określa, jaki jon jest obecny, a obszar pod pikiem informuje, ile go tam jest. Zanim jednak będzie można użyć tego chromatogramu, wymaga on poważnego przetworzenia i właśnie w tym miejscu większość nowych analityków (a nawet niektórzy doświadczeni) może napotkać problemy.
Pierwszym krokiem w przetwarzaniu danych jest korekta linii bazowej. Na początku mojej kariery myślałem, że linia bazowa – płaska linia, którą wyznaczałby chromatogram, gdyby nie wydzielały się jony – to tylko trywialna część wykresu. Zmieniło się to, gdy pracowałem nad testem wody pitnej na zawartość azotanów, a dryfująca linia podstawowa sprawiła, że pik azotynów wyglądał na dwa razy większy niż w rzeczywistości. Dryft linii bazowej ma wiele przyczyn: stopniowe zmiany stężenia fazy ruchomej, wahania temperatury w detektorze lub nawet niewielkie zanieczyszczenie systemu. Bez skorygowania tego obliczenia powierzchni szczytowej są całkowicie wyłączone. Nowoczesne systemy danych IC robią to automatycznie, ale ważne jest, aby to zweryfikować – czasami trzeba ręcznie dostosować linię bazową, jeśli wystąpi tymczasowy skok, taki jak bąbelek w linii, który powoduje tymczasowe załamanie. To mały krok, ale ma decydujące znaczenie dla dokładności.
Następnie następuje identyfikacja i integracja pików. Całkowanie to proces pomiaru obszaru pod każdym pikiem, w którym odbywa się wiele ręcznych poprawek. System danych zazwyczaj oznacza piki według czasu retencji, ale należy potwierdzić, że czas retencji jest zgodny ze znanym standardem. Na przykład, jeśli badasz zawartość chlorków w próbce soli drogowej, najpierw wstrzykniesz roztwór wzorcowy o znanym stężeniu chlorku, zanotujesz czas retencji, a następnie dopasujesz go do piku na chromatogramie próbki. Dlatego tak ważne jest przeprowadzanie wzorców co kilka próbek – czasy retencji mogą się nieznacznie przesunąć, jeśli kolumna się starzeje lub zmienia się faza ruchoma. Integracja pików to kolejna delikatna część: źle ukształtowany pik, taki jak podzielony pik lub pik, który nakłada się na inny, może powodować błędne obliczenie jego powierzchni. Spędziłem godziny dostosowując parametry integracji (takie jak szerokość piku, nachylenie i próg), aby prawidłowo oddzielić nakładające się piki, szczególnie w złożonych próbkach, takich jak osocze krwi lub popłuczyny półprzewodników. Dzięki tej praktycznej regulacji wiele laboratoriów nadal woli, aby wykwalifikowany analityk sprawdzał zautomatyzowaną integrację, zamiast ufać, że komputer zrobi to sam.
Po zidentyfikowaniu i zintegrowaniu pików można przystąpić do oznaczania ilościowego – przekształcania powierzchni pików w rzeczywiste stężenia. W tym miejscu z pomocą przychodzą krzywe kalibracyjne. Wykonujesz serię roztworów wzorcowych o znanych stężeniach jonów, które badasz, wstrzykujesz je do układu scalonego i wykreślasz powierzchnię piku w zależności od stężenia, aby utworzyć liniową (lub czasami nieliniową) krzywą. System danych wykorzystuje tę krzywą do przeliczenia powierzchni piku próbki na stężenie. Istnieje jednak częsta pułapka: jeśli stężenie próbki wykracza poza zakres krzywej kalibracji, konwersja nie będzie dokładna. Na przykład, jeśli krzywa obejmuje od 0,1 ppm do 10 ppm siarczanu, a próbka zawiera 15 ppm, obszar piku będzie poza zakresem liniowym krzywej, co prowadzi do niedoszacowania lub przeszacowania. Dlatego albo rozcieńczasz próbkę, albo wydłużasz krzywą – jest to krok będący częścią przetwarzania danych, który często jest pomijany, dopóki nie otrzymasz wyniku, który nie ma sensu.
Ale przetwarzanie danych w IC nie polega tylko na obliczaniu liczb – obejmuje także kontrole jakości, aby upewnić się, że wyniki są wiarygodne. Każde laboratorium ma swoje własne protokoły kontroli jakości, ale typowe kroki obejmują sprawdzenie współczynnika odzysku próbek z wypustkami (dodanie znanej ilości jonu do próbki i sprawdzenie, czy układ scalony mierzy go dokładnie), badanie ślepych próbek w celu wykluczenia zanieczyszczenia oraz sprawdzenie, czy wartości R-kwadrat krzywej standardowej przekraczają próg (np. 0,999, co jest złotym standardem w większości prac nad układami scalonymi). Jeśli którakolwiek z tych kontroli jakości zakończy się niepowodzeniem, należy ponownie przetworzyć dane lub nawet całkowicie ponownie przeprowadzić próbkę. Pamiętam czas, gdy ślepa próbka miała mały pik azotanów, co oznaczało zanieczyszczenie fazy ruchomej. Musieliśmy oczyścić system, przygotować świeżą fazę ruchomą i ponownie przetworzyć wszystkie poprzednie próbki, które mogły zawierać zanieczyszczenie tła – to dobre przypomnienie, że przetwarzanie danych jest ściśle powiązane z wydajnością urządzenia, a nie tylko z ustawieniami oprogramowania.
Porozmawiajmy teraz o bardziej zaawansowanych elementach przetwarzania danych w układach scalonych, które ewoluowały w ostatnich latach. Wiele nowoczesnych układów scalonych wykorzystuje detektory przewodności z tłumieniem, które zmniejszają przewodność tła fazy ruchomej, aby piki jonów były wyraźniejsze. Jednak przetwarzanie danych z systemów z tłumieniem może obejmować odjęcie wytłumionego pustego sygnału, co jest bardziej precyzyjnym krokiem korekcji linii bazowej niż w starszych systemach bez tłumienia. Dostępne jest również zaawansowane oprogramowanie, które może obsługiwać próbki o dużej przepustowości, np. w przemyśle farmaceutycznym, gdzie można badać 100 próbek dziennie. To oprogramowanie może automatycznie dopasowywać czasy retencji na setkach chromatogramów, oznaczać piki wykraczające poza oczekiwane zakresy i generować raporty zgodne z normami regulacyjnymi (takimi jak FDA 21 CFR część 11 dla laboratoriów w USA). Dla osób pracujących w regulowanych branżach zautomatyzowane i podlegające audytowi przetwarzanie danych nie jest luksusem – to wymóg.

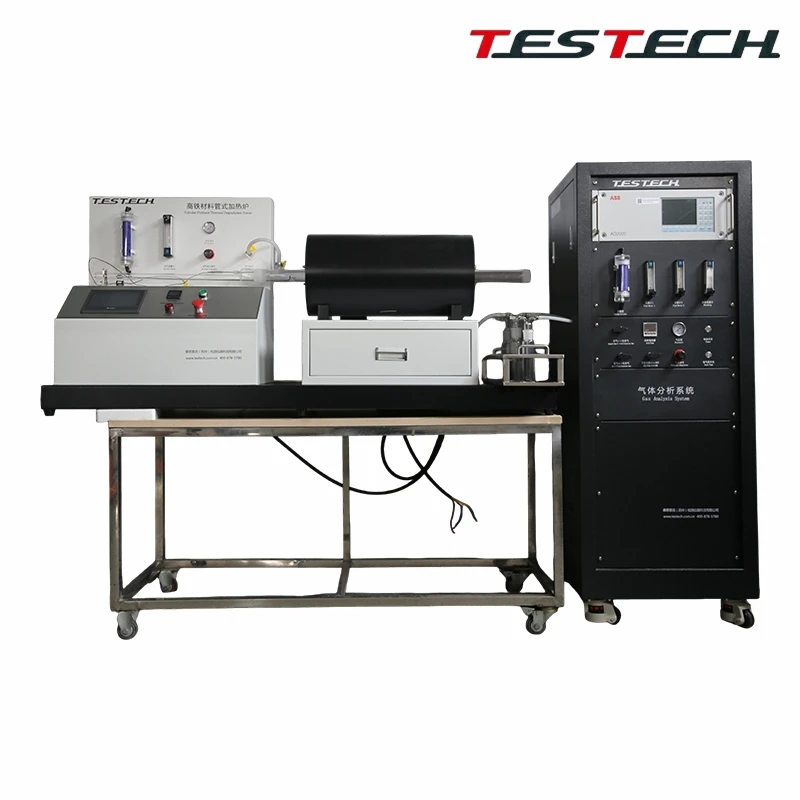

Powinienem również wspomnieć, że chociaż przetwarzanie danych odbywa się głównie za pomocą oprogramowania, jakość surowych danych zależy od instrumentu i przygotowania próbki, co wiąże się z narzędziami, które zapewniamy jako dostawca chromatografii jonowej. Kiedy klienci inwestują w niezawodny system IC, wysokiej jakości kolumny i spójne materiały eksploatacyjne, ich surowe chromatogramy są czystsze, co sprawia, że przetwarzanie danych jest szybsze i dokładniejsze. Na przykład, jeśli klient testuje materiały palne (powszechne wtórne zastosowanie układów scalonych w przemyśle motoryzacyjnym lub lotniczym), może zaistnieć potrzeba pomiaru jonów z ekstraktów materiałów. Nasze rozwiązania do chromatografii jonowej zaprojektowano tak, aby skutecznie przetwarzały te ekstrakty, co prowadzi do czystszych pików i mniejszej liczby błędów przetwarzania w późniejszym czasie. Dla każdego, kto zajmuje się testowaniem materiałów transportowych, wiedza o dokładności danych układu scalonego ma kluczowe znaczenie – niezależnie od tego, czy testujesz izolację przewodów samochodowych pod kątem jonów korozyjnych wpływających na odporność ogniową, czy też materiały lotnicze pod kątem substancji wymywalnych wpływających na wydajność. Dlatego połączenie solidnego systemu IC z przejrzystymi procesami przetwarzania danych jest kluczem do uzyskania wiarygodnych wyników testów.
Warto również zauważyć, że przetwarzanie danych układów scalonych nie istnieje w próżni – jest częścią większego procesu analitycznego, który wiąże się z innymi potrzebami testowymi. Na przykład, jeśli testujesz nową wiązkę przewodów samochodowych pod kątem palności, oprócz układu scalonego możesz użyć szeregu instrumentów, takich jak tester rozprzestrzeniania się płomienia przez promieniowanie cieplne, tester palności wiązek przewodów samochodowych i maszyna do badania kapania materiałów topionych, wszystkie dostępne w naszej witrynie. Dane z tych testów palności uzupełniają dane dotyczące jonów z IC, dając pełny obraz właściwości materiału. To samo dotyczy materiałów lotniczych: pionowy tester palności w lotnictwie współpracuje z układami scalonymi, testując jony korozyjne, które mogłyby uszkodzić elementy samolotu, dlatego łączenie danych z tych narzędzi jest niezbędne do dokładnej oceny materiałów.
Jedno pytanie, które często dostaję od klientów, brzmi: jak uniknąć typowych błędów w przetwarzaniu danych układów scalonych? Odpowiedź zwykle sprowadza się do trzech rzeczy: regularnych szkoleń dla analityków w zakresie rozpoznawania nieprawidłowości w automatycznym przetwarzaniu, spójnych kontroli jakości przeprowadzanych w każdym przebiegu oraz stosowania wysokiej jakości układów scalonych i materiałów eksploatacyjnych, które minimalizują błędy nieprzetworzonych danych. Na przykład, jeśli kolumna jest stara, piki mogą być szerokie, co prowadzi do niedokładnej integracji – dlatego wymiana kolumn zgodnie z harmonogramem jest częścią dobrej praktyki przetwarzania danych, a nie tylko konserwacją przyrządu. Jako dostawca współpracujemy z klientami, aby skonfigurować przepływy pracy przetwarzania danych odpowiadające ich konkretnym potrzebom, niezależnie od tego, czy są to małe laboratorium środowiskowe, czy duży zakład produkcyjny z branży motoryzacyjnej. Zapewniamy również wsparcie, gdy klienci napotykają problemy, takie jak rozwiązywanie problemów z odchyleniem wartości bazowej, które zakłócają ich obliczenia szczytowe.
Patrząc w przyszłość, przetwarzanie danych w układach scalonych będzie coraz bardziej wyrafinowane. Sztuczna inteligencja i uczenie maszynowe zaczynają być integrowane z oprogramowaniem układów scalonych, które może automatycznie identyfikować nakładające się wartości szczytowe, korygować dryf linii bazowej, a nawet sygnalizować potencjalne zanieczyszczenie, zanim człowiek je zauważy. Jednak nawet przy tych postępach czynnik ludzki nie zniknie – w dalszym ciągu potrzebni są wykwalifikowani analitycy, którzy będą weryfikować wyniki, dostosowywać przepływy pracy do nietypowych próbek i upewniać się, że dane spełniają wymogi regulacyjne. Dla każdego, kto dopiero zaczyna przygodę z układami scalonymi, chciałbym najpierw poznać podstawy przetwarzania danych: zrozumieć, czym jest linia bazowa, jak działają czasy retencji i dlaczego krzywe kalibracyjne mają znaczenie. Te podstawy przydadzą Ci się lepiej niż poleganie wyłącznie na zautomatyzowanym oprogramowaniu.
Ostatecznie przetwarzanie danych w chromatografii jonowej stanowi pomost pomiędzy surowymi sygnałami przyrządów a wiarygodnymi, użytecznymi wynikami, które wpływają na decyzje – niezależnie od tego, czy chodzi o zatwierdzenie nowej partii farmaceutycznej, zapewnienie bezpieczeństwa wody pitnej, czy poświadczenie, że materiał motoryzacyjny spełnia normy palności. Jako dostawca chromatografii jonowej dokładamy wszelkich starań, aby ten most był jak najsilniejszy, dostarczając instrumenty wytwarzające surowe dane wysokiej jakości oraz wspierając klientów wiedzą i narzędziami umożliwiającymi dokładne przetwarzanie tych danych. Jeśli chcesz unowocześnić swój system IC, usprawnić przepływ pracy w przetwarzaniu danych lub połączyć testy IC z uzupełniającymi narzędziami do testowania palności (takimi jak tester rozprzestrzeniania się płomienia przez promieniowanie cieplne, tester palności wiązek przewodów samochodowych, pionowy tester palności w lotnictwie lub maszyna do badania kapania materiałów topionych), jesteśmy tutaj, aby Ci pomóc. Aby dowiedzieć się więcej o naszych rozwiązaniach i omówić swoje konkretne potrzeby w zakresie testowania, skontaktuj się z naszym zespołem, aby rozpocząć rozmowę dotyczącą zakupów już dziś.
Referencje
- Weissa, J. (1995). Chromatografia jonowa. Wydawcy VCH.
- Jackson, PE i Haddad, PR (1993). Chromatografia jonowa: zasady i zastosowania. Journal of Chromatography Library, tom. 52.
- Amerykańska Agencja Ochrony Środowiska. (2014). Metody oznaczania substancji nieorganicznych w próbkach środowiskowych. Publikacja EPA 600-R-14-001.
- Mały, H., Stevens, TS i Baumann, WC (1975). Nowatorska metoda chromatografii jonowymiennej do pomiaru jonów w rozcieńczonym roztworze. Chemia analityczna, 47(11), 1801–1809.
- Firma Dionex. (2020). Nota aplikacyjna dotycząca najlepszych praktyk w zakresie przetwarzania danych IC. Dokument nr 00000-00000-00000.
